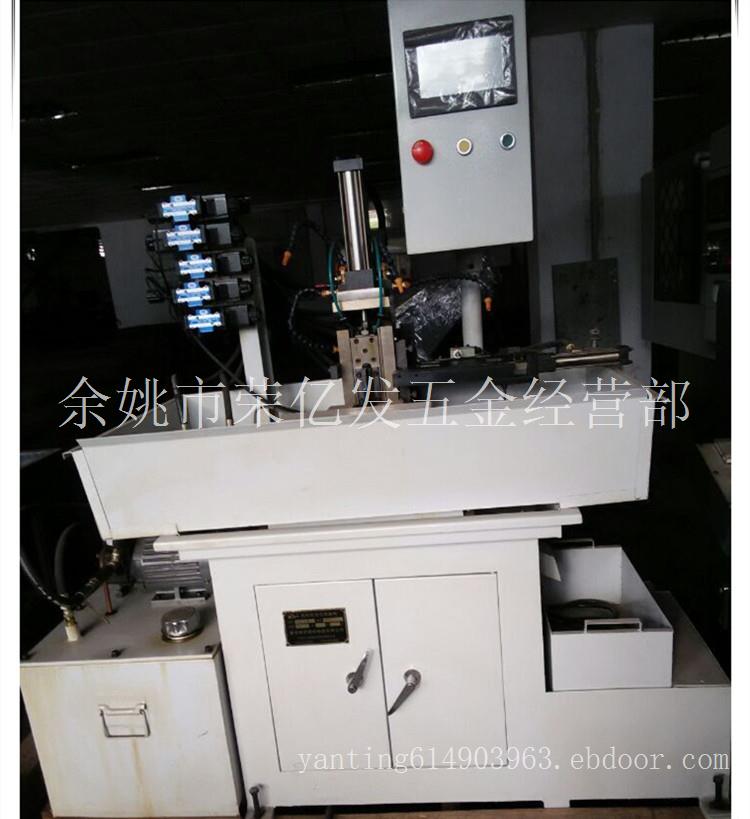

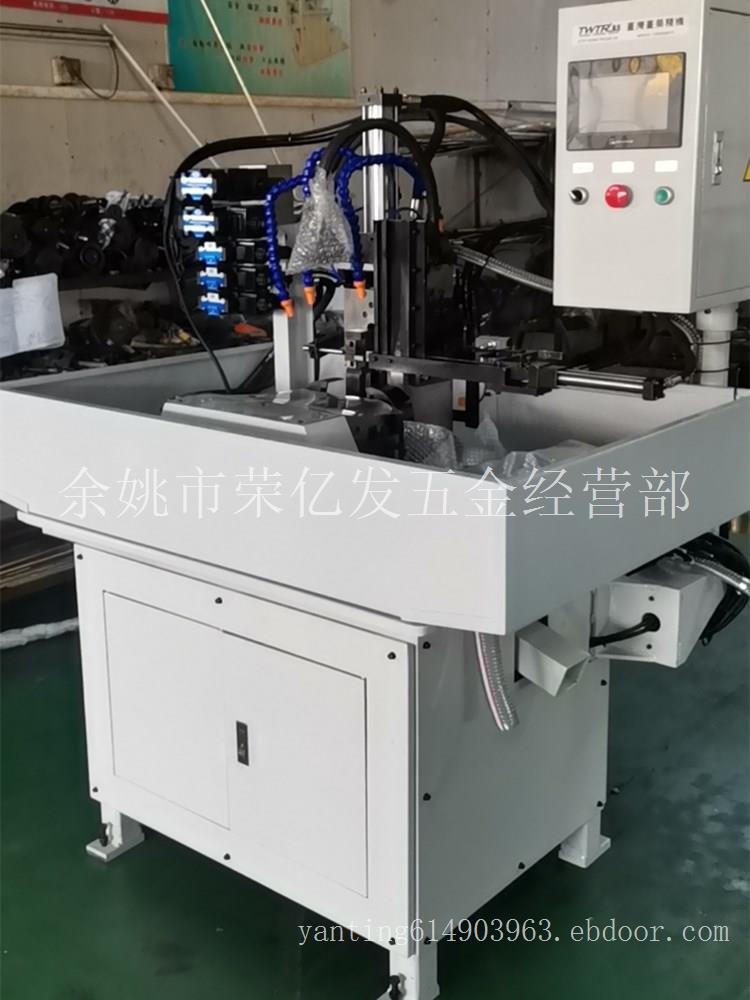

东莞S形三轴铣扁机+铣边机 二次加工专用机
全国热线183 6741 8688唐S
加工刀具外径 125 加工刀具轴心 25.4
精度 +-0.2 刀具间距 400-200
重量 600KG 加工零件大小 依加工要求
驱动系统 油压系统
刀具、转速 50Z:1)260 2)710 3)1420 4)2360
60z:1)316 2)860 3)1720 4)2860
马达 1HP*4P*3 油压系统马达 1HP.0.75KW
切削油循环邦浦 1/8HP/.30t/hr 使用电压 220V;380V;415V
刀具间距 400mm-200mm 机器尺寸 200mm*750mm*1600mm
重量 600KG
本公司生产系列精密二次加工专用机主要用于自动车床加工车件的后续精密加工,如单、双边或料中间铣面剖槽(平行切削如楔形面、D型面、平行面、一字槽、弧形槽、长条孔,十字切削(角度90度范围内可调,如十字槽,锐角面或槽,四方,六方等)、钻孔(角度90度范围内可调,孔轴线与所铣面垂直或平行或交角成锐角)、绞孔、攻丝、倒角、缩口(如十字槽或一字槽等)等。适用于各种轴/套类零件(如马达轴芯、打印机复印机轴芯、各类电子通信产品调谐轴传动轴及铰链轴芯),电子产品散热器、电源插头插脚、灯饰等产品精密配件。加工件无论材质(各种金属如铜、铁、铝、不锈钢和非金属件),形状(如轴/套类、矩形类、正多边形类、不规则形状类),我司可酌情量身定做。
因我公司为专业设计生产,故机型较全,并可因料单独定制设计,包括冲压之异形料铣面钻孔攻丝。现有标准机型加工范围从材料直径(含相应之多边形料)1.0~16MM,材料长度200MM以内,我司均有标准机型可供选用。如有超出范围之大直径或200~600MM之长轴料,我司可酌情将标准机型改装或另行设计制造,以满足客户要求。
本公司生产系列精密二次加工专用机乃吸取国内外先进制造工艺,运用CAD辅助三维立体设计,采用优质球墨铸铁和钢材作原材料精细制作而成。





■整机运用传统鸠尾导轨结构,经人工时效去应力和鸠尾导轨表面高频淬火硬化(消除材料应力变形并使致密耐磨),经精密研磨,导向性好,运动精度高。
■电控系统组件、电机、轴承及润滑系统和油压系统配件使用日本或台湾进口,确保整机控制运行稳定,满足长时间高频率工作的需要。
■采用三菱微电脑(PLC)控制,以液压站驱动,全程作业自动或半自动化。
■加工精度可达±0.02MM,加工件的一致性、互换性好。
■单机产能达3500~6000件/工作日(依材质及加工量、工序、表面光洁度有所增减)。
■省人力。人工上料时每人可操作2台以上机床,增加自动上料系统则达5~10台。
■设计合理,调校方便,有一定通用性。只需更换部分相应配件,便可加工多款产品,利于提高机器利用率,降低生产成本。

RSF-3磨刀机
RSF-3磨刀机适用于CNC车床、自动车床、桌上车床等各种机床刀具修磨,其装有单面钻石砂轮,其简单可调式各种角度,操作简单,使用方便
刀柄夹持范围 6*6-16*16
砂轮规格 125*25*20
马达功率 370W
砂轮转数 2800转/分钟
旋转角度 360度
摇摆角度 左右各20度
进给精度 0.01
